RVS koppelstation
Prijs op aanvraag
- Gelast frame van roestvrij staal, standaard twee aanvoerniveaus
- Open of met aluminium beplating rondom
- Later uit te breiden met extra verdelers of een frame ernaast
Beschrijving
Stel hier uw koppelstation samen

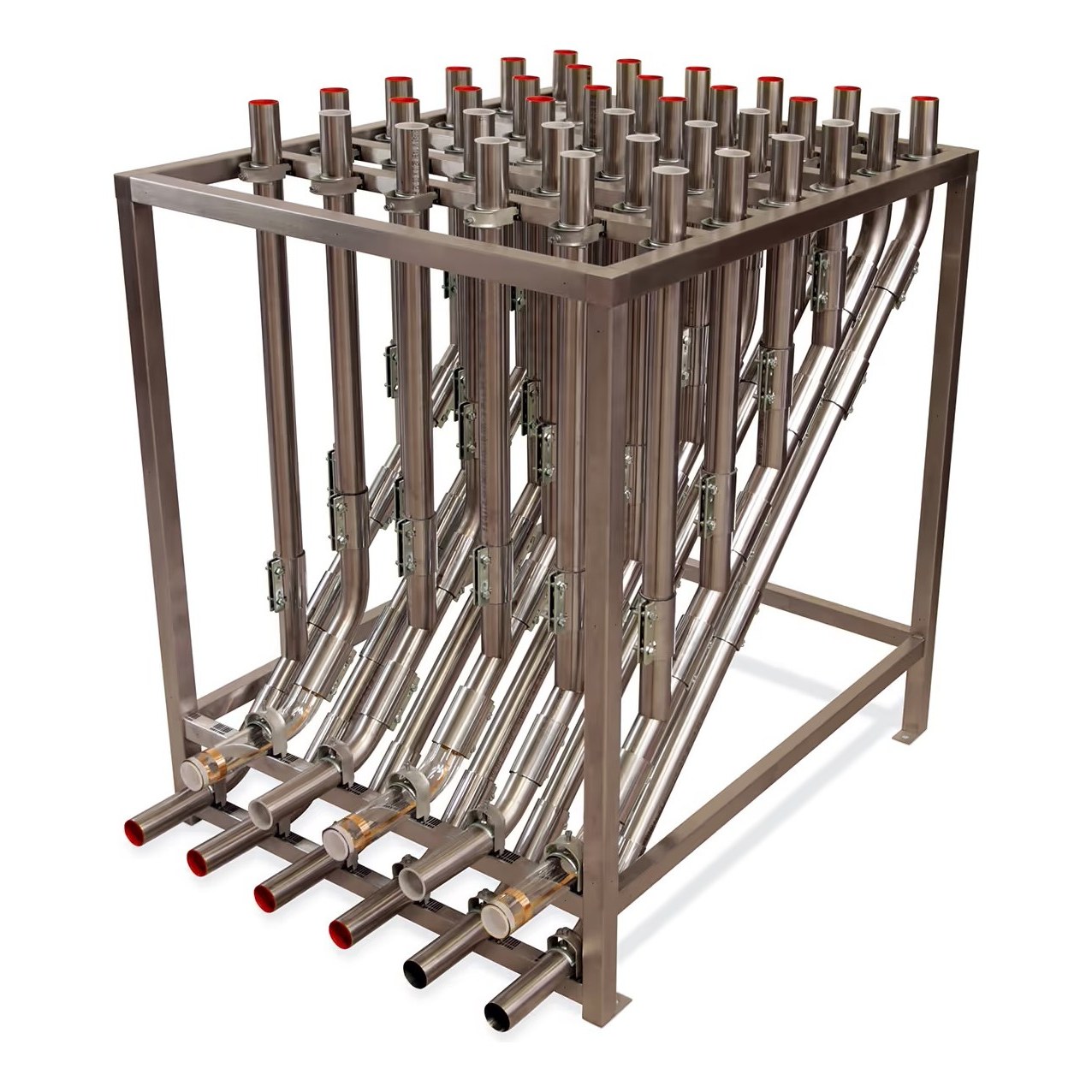

RVS koppelstation met gelast frame voor tot 12 ingangen naast elkaar of tot 24 in twee rijen, met Camlock, Twist, Switch&Lock 360 of zonder snelkoppelingen.
- In twee rijen staat per positie een verdeler achter en een voor, met samen maximaal 6 uitgangen.
- Het frame mag meer posities hebben dan u nu gebruikt; verdelers zijn later bij te plaatsen.
- Tot 4 uitgangen per positie past het ondiepe frame, bij 5 of 6 het diepe.
- Alle vier de diameters passen in hetzelfde frame.
- Aluminium beplating rondom houdt stof en vuil uit het leidingwerk.
Framematen
| Posities | Uitgangen per positie, max. | Breedte in mm | Diepte in mm |
|---|---|---|---|
| 4 | 4 | 640 | 790 |
| 6 | 4 | 960 | 790 |
| 8 | 4 | 1280 | 790 |
| 10 | 4 | 1600 | 790 |
| 12 | 4 | 1920 | 790 |
| 4 | 6 | 640 | 1110 |
| 6 | 6 | 960 | 1110 |
| 8 | 6 | 1280 | 1110 |
| 10 | 6 | 1600 | 1110 |
| 12 | 6 | 1920 | 1110 |
Specificaties
- Gelast frame van roestvrij staal
- Standaard twee aanvoerniveaus, onderling te koppelen met Y-stukken
- Hartafstand 160 mm, 80 mm vanaf de zijkant: naast elkaar geplaatste frames houden dezelfde steek
- Buisdiameter ø40, ø45, ø50 of ø60,3 mm in hetzelfde frame
- Verdelers van roestvrij staal, inclusief inloopbocht en buisklemmen
- Open frame of met aluminium beplating rondom
- Compleet gemonteerd en aansluitklaar geleverd
Staat uw opstelling er niet bij?
Vrijwel elke opstelling is te bouwen: een ander aantal lijnen, verschillende aantallen uitgangen per lijn, een afwijkende framemaat, of verdelers in slijtvaste uitvoering of met een glazen inlaat. Stuur ons uw situatie en wij tekenen het uit.
Bijbehorend coderingen · snelkoppelingen · slangen
Alternatieven standaard koppelstation · koppelwand
Aanvullende informatie
| Framebreedte | 4 posities, 6 posities, 8 posities, 10 posities, 12 posities |
|---|---|
| Framediepte | 4 uitgangen, 6 uitgangen |
| Diameter | 40 mm, 45 mm, 50 mm, 60,3 mm |
| Snelkoppelingen | Geen, Camlock, Twist, Switch&Lock 360 |
| Beplating | Zonder beplating, Aluminium beplating rondom |
