Koppelwand
Prijs op aanvraag
- RVS plaat voor horizontale, verticale of schuine wandmontage
- 4 tot 6 posities, 3 tot 6 uitgangen per positie
- ø40 tot ø60,3 mm, met of zonder snelkoppelingen
Beschrijving
Stel hier uw koppelwand samen

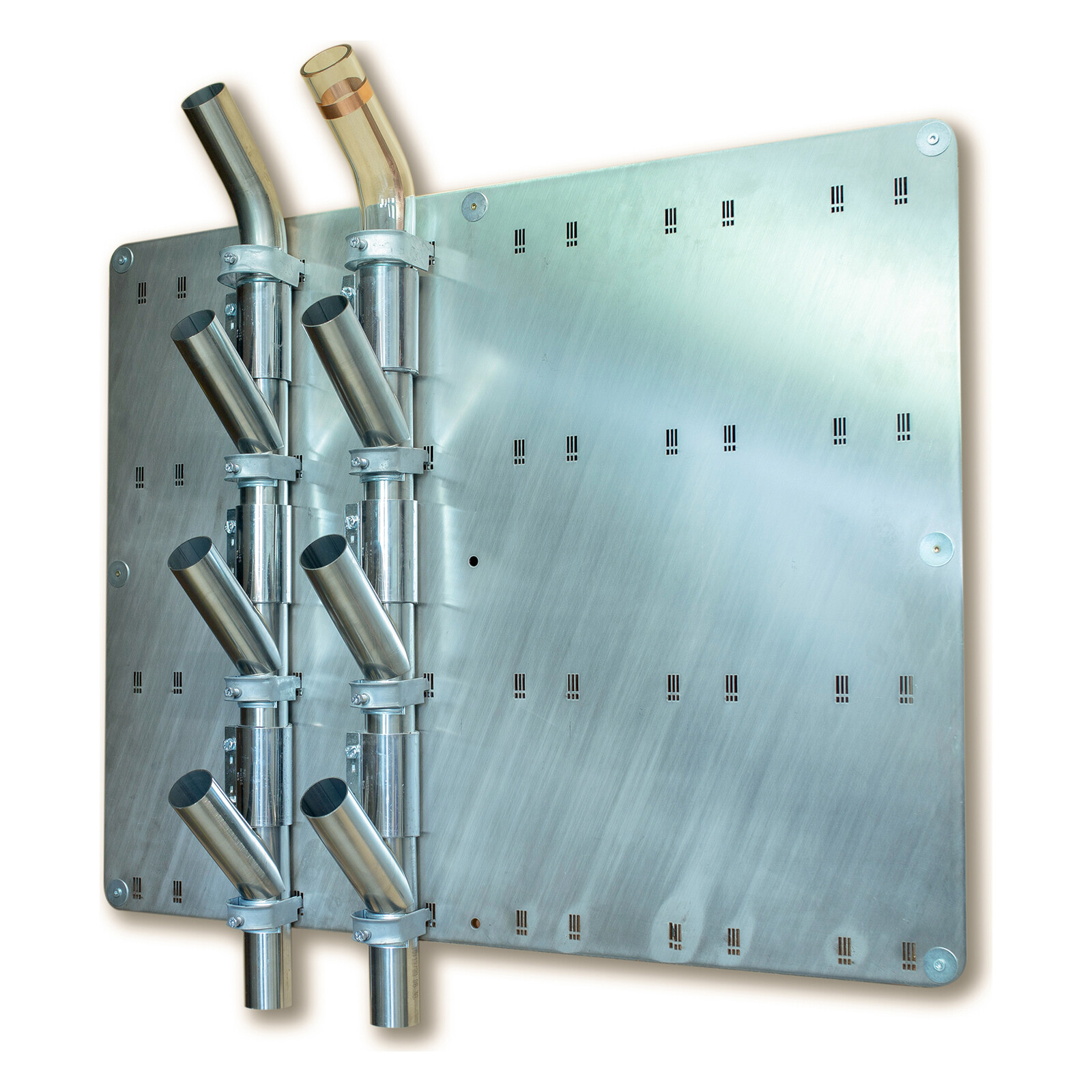

Koppelwand van RVS plaat voor ø40 tot ø60,3 mm, met 4 tot 6 posities en 3 tot 6 uitgangen per positie, met Camlock, Twist, Switch&Lock 360 of zonder snelkoppelingen.
- Horizontaal, verticaal of schuin aan de wand te monteren.
- De plaat mag meer posities hebben dan u nu gebruikt; verdelers zijn later bij te plaatsen.
- Voor ø60,3 is er één plaat: 5 posities met 4 uitgangen, 800 × 640 mm.
Plaatmaten
Breedte × diepte in mm, voor ø40, ø45 en ø50.
| Posities | 3 uitgangen | 4 uitgangen | 5 uitgangen | 6 uitgangen |
|---|---|---|---|---|
| 4 | 640 × 745 | 640 × 995 | 640 × 1245 | 640 × 1495 |
| 5 | 800 × 745 | 800 × 995 | 800 × 1245 | 800 × 1495 |
| 6 | 960 × 745 | 960 × 995 | 960 × 1245 | 960 × 1495 |
Specificaties
- Plaat van massief roestvrij staal, dient ook als afdekplaat
- Verdelers van roestvrij staal met 1 tot 6 uitgangen, inclusief buisklemmen en buisverbinders
- Gaten voor naambordjes
- Plaat ter plaatse in te korten
- Kleurcodering ook achteraf te monteren
- Opvangbak voor restgranulaat bij het omkoppelen op aanvraag
- Los geleverd als bouwpakket
Staat uw opstelling er niet bij?
Een andere plaatmaat of indeling is vaak mogelijk. Stuur ons uw situatie en wij tekenen het uit.
Bijbehorend coderingen · snelkoppelingen · slangen
Alternatieven RVS koppelstation · standaard koppelstation
Aanvullende informatie
| Posities | 4 posities, 5 posities, 6 posities |
|---|---|
| Uitgangen per positie | 3 uitgangen, 4 uitgangen, 5 uitgangen, 6 uitgangen |
| Diameter | 40 mm, 45 mm, 50 mm, 60,3 mm |
| Snelkoppelingen | Geen, Camlock, Twist, Switch&Lock 360 |
